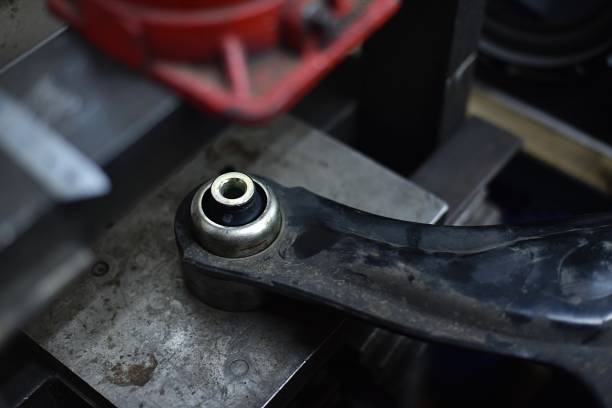

Bilindustriens fremherskende bevægelse i retning af letvægtsmaterialer er blevet drevet frem af strenge regler om brændstofeffektivitet, den stigende popularitet af elektriske køretøjer og søgen efter forbedret køreegenskaber. Selvom styrearmsbøsninger betragtes som mindre dele, er de også en del af denne transformation. Deres design har udviklet sig markant til at sænke vægten, mens de bibeholder eller endda forbedrer væsentlige ydeevneaspekter som stivhed, holdbarhed og vibrationsdæmpning. VDI-kontrolarmbøsningen 4H0407182B eksemplificerer denne moderne tilgang – konstrueret med optimeret geometri og avancerede materialer for at opnå vægtbesparelser uden at ofre strukturel integritet eller dynamisk ydeevne.
Traditionelt blev en kontrolarmsbøsning's udvendige metalhus fremstillet af en robust stålcylinder med tykke vægge, der tilbyder stærk strukturel integritet og en pålidelig overflade til binding af elastomer og metal. Stålets usædvanlige styrke, sammen med dets overkommelighed, etablerede det som standardmuligheden i mange år. Alligevel, da bilproducenter havde til formål at reducere uafjedret vægt (dele, der ikke holdes op af affjedringsfjedre, såsom hjul, nav, bremser og affjedringsforbindelser), blev det omfangsrige stålhus et fokuspunkt for forbedring.
Overgangen startede med implementeringen af højstyrkestål (HSS), der har tynde vægge. Ved at bruge avancerede højstyrke lavlegeringstyper (AHSS), der har flydespændinger på over 500–800 MPa, var ingeniører i stand til at reducere vægtykkelsen betydeligt – typisk med 30–50 % – uden at kompromittere bæreevnen eller bindingsintegriteten. Denne slankere stålbelægning giver den nødvendige bøjlestyrke, der kræves for at modstå radiale knusningskræfter, samtidig med at den reducerer vægten.
I scenarier, hvor det er afgørende at minimere vægten, især i el- og luksusbiler, har aluminiumslegeringer helt erstattet stål til den udvendige skal. Med en vægt på omkring en tredjedel af stål (2,7 g/cm³ sammenlignet med 7,8 g/cm³), muliggør aluminium betydelige reduktioner i totalvægten. For at kompensere for aluminiums lavere elasticitetsmodul og dets forholdsvis svagere styrke over for stål, er ærmer ofte designet med lidt større diametre eller ekstra støtteribber, hvilket sikrer sammenlignelig stabilitet og holdbarhed mod træthed.
Samtidig er mængden af elastomer (gummi eller moderne polymerkerne) blevet reduceret for at mindske den samlede vægt af bøsningen. For at bevare evnen til at bære belastninger og stivheden selv med reduceret materiale, justerer ingeniører det interne design:
● Forholdet mellem indvendig boringsdiameter og vægtykkelse revideres gennem finite element-analyse (FEA) for at nå den ønskede radiale og aksiale stivhed, samtidig med at gummiforbruget minimeres.
● Mere strømlinede tværsnitsformer introduceres for at erstatte grundlæggende cylindriske former. Former, der ikke er cirkulære (såsom ovale eller polygonale) leder materiale til steder, hvor spændingerne er størst, hvilket øger forskydningsmodstanden.
●Excentriske konfigurationer (hvor den indvendige muffe er forskudt fra ydersiden) skaber ujævne stivhedsegenskaber – større i én retning for drejningsmoment eller sidebelastningsudholdenhed og mindre i andre retninger for fleksibilitet – uden behov for yderligere materiale.
Disse geometriske forbedringer garanterer, at bøsningen giver sammenlignelig eller forbedret ydeevne med hensyn til radial belastningskapacitet, vridningsstivhed og holdbarhed, selv med den lavere masse. Som følge heraf er der en mærkbar reduktion i uafjedret vægt, hvilket positivt påvirker affjedringens responstid, sænker inertien i hjulsamlingen og forbedrer nøjagtigheden af transient håndtering (såsom hurtigere indsving og overlegen bumpabsorption).
Ud over at administrere fordele hjælper en reduktion af uafjedret vægt til at opnå større effektivitet. I køretøjer drevet af forbrændingsmotorer resulterer et fald i rullemodstand og masserelaterede tab i små, men additive forbedringer i brændstofeffektiviteten. I tilfælde af elektriske køretøjer vil en minimering af affjedringens vægt med selv en lille mængde øge den afstand, køretøjet kan tilbagelægge, ved at sænke energiforbruget under både accelerations- og regenerativ bremsefase.
Produkter som VDI-kontrolarmbøsningen 4H0407182B omfatter denne overgang – fra robuste metalbøsninger til letvægts, højstyrkestål eller aluminium, sammen med forbedrede elastomerformer – demonstrerer, hvordan selv mindre dele bliver redesignet for at tilfredsstille de konkurrerende krav til vægtreduktion, effektivitet og lang levetid i moderne biler.
